閘閥型號表示方法|閘閥型號含義
時間：2015-10-09 17:37:57 來源：多儀閥門 點擊：0次
閘閥型號含義說明：
閘閥是關斷類閥門中較為常見的類型之一，一般適用于全開或全關的兩位操作控制，主要用來關閉管道中的介質，通常也被稱作截?cái)嚅y或阻斷閥。隨著閥門需求量增長和機械行業需求量的擴增，閘閥已成為現代工業控制系統中不可缺少的閥一部分。而對于越來越復雜的工況以及苛刻的使用要求，閘閥型號的正確選用關系著對管道介質的適應性，以及對工況用途安全性的重要保證。用戶應當對閘閥型號編制方法進行詳細了解，避免出現選錯型號、下錯單及技術參數不詳造成換貨退貨等問題的出現。
本編制方法為我國標準閘閥型號表示方法，主要是針對閘閥的附加條件要求、驅動方式、連接形式、結構特征、密封材料、壓力等級以及閥體材質等多方面進行詳細解釋。其它定做或特殊產品型號不適用于本方法，需另作說明。
閘閥型號編制表示方法：
閘閥附加代號：WZ表示波紋管閘閥、DZ低溫閘閥、NKZ真空閘閥、PZ刀型閘閥；
閘閥類型表示：Z；
驅動方式表示：手動無代號（根據規定通常省略）、2電液動、3渦輪蝸桿、5-錐齒輪傳動、6氣動、9-電動；
連接方式表示：4法蘭連接，6焊接，7對夾式；
結構形式表示：0彈性閘板、1明桿楔式單閘板、2-明桿楔式雙閘板、3-明桿平行式單閘板、4-明桿平行式雙閘板、5暗桿楔式單閘板、6暗桿楔式雙閘板、7暗桿平行單閘板、9暗桿平行雙閘板；
密封材料材料：W閥體直接加工、T合金、X橡膠、F氟塑料，H-Cr不銹鋼，Y硬質合金、M蒙乃爾合金；
壓力等級表示：PN1.0-32Mpa，16=1.6MPA表示壓力為十六公斤，150LB-1500LB表示美標磅級壓力，5-63K表示日級壓力；
閥體材料表示：Z-灰鑄鐵、Q球墨鑄鐵，T合金，C碳鋼、P不銹鋼304，R不銹鋼316，V鉻鉬釩鋼。
|

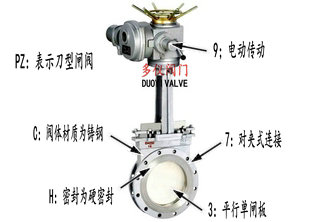

閘閥型號編制舉例：
1、PZ：表示刀型閘閥；
2、9：表示傳動方式為電動；
3、7：連接方式為對夾式連接；
4、3：結構形式為明桿平行式單閘板；
5、H：密封副材料為不銹鋼；
6、16：表示公稱壓力為1.6MPa；
7、C：表示閥體材料為碳鋼。
|
 |
